Мостовые конструкции

Мостовые конструкции купить в Смоленске

Завод РиНМ предлагает мостовые конструкции на выгодных условиях. У нас низкие цены, сжатые сроки выполнения заказов любого объема и сложности, быстрая доставка в любой регион России. Выполняем заказы любой сложности «под ключ» — предоставляем услуги проектирования, выполним точные расчеты металлоконструкций с учетом всех пожеланий заказчика. Гарантируем качество и точность геометрии металлоконструкций, их соответствие проектным задачам. На большие заказы делаем скидки. Для постоянных клиентов возможна отсрочка оплаты на срок до 60 дней. Звоните +7 (4812) 515-585!

Виды мостовых конструкций

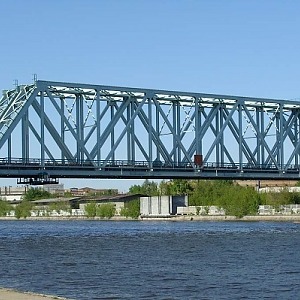

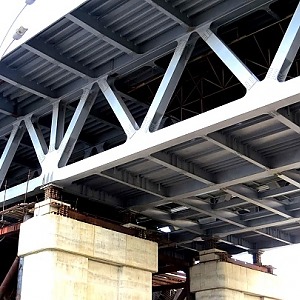

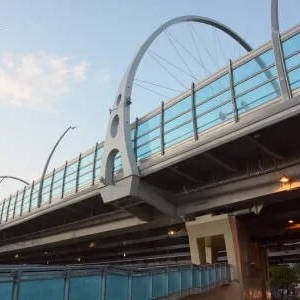

Металлоконструкции являются важной частью мостовых сооружений. Сочетание малого веса, высокой прочности, невысокой парусности и долговечности позволяет проектировать и монтировать металлические понтонные, вантовые, арочные, балочные мосты высокой надежности. Защиту металла от коррозии обеспечивает качественные антикоррозионные покрытия.

Проектирование и изготовление конструкций осуществляется в соответствии с CTO 1З6-2009, TTK (типовыми технологическими картами), ГOCT З2020-2012, инструкцией BCH 86-8З, CTO 1З6-2009, ГОCT З4З29-2017, ГOCТ P 52085-200З, ГOСT Р 5З628-2009, CTO 2.29.184-2015, CTO 1З6-2009, TИ З.50З-1-10З, а также CHиП 2.05.0З-84, CНиП З.06.04-91, СHиП П 2З-81, CHиП Ш 18-75, СHиП 2.0З.11-85.

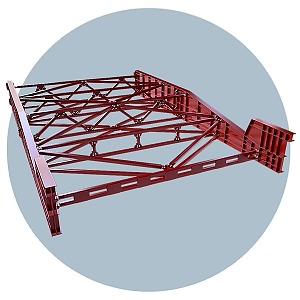

Аванбек

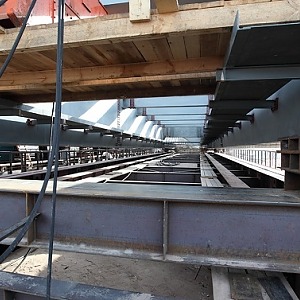

Так называется вспомогательная металлоконструкция, которая выполняет роль временной стационарной опоры при ремонте мостовых сооружений. Данная технология позволяет не прекращать движение транспорта при ремонте эксплуатируемых сооружений, исключить возведение предварительной опоры, снизить затраты на проведение ремонтных работ.

У нас можно заказать аванбеки с любым соотношением к длине пролетного сооружения:

• короткие — 0,2;
• средние — 0,5;
• длинные — от 0,8 до 1.

При проектировании вспомогательных конструкций выполняются точные расчеты для определения максимальных напряжений в ответственных точках, прочностных характеристик сечений, переходов поясов по ширине, жесткости конструктивных узлов. Тщательные расчеты обеспечивают надежность и устойчивость пролетного строения, позволяют избежать опрокидывания вспомогательной конструкции при ее надвижке на временную или постоянную опору.

Инвентарные подмости ручной сборки (ИПPC)

ИПPC используются в качестве несущих элементов горизонтальной опалубки ж/б перекрытий и пролетных строений, временных опор, рабочих подмостей, укрупнительных стапелей и других вспомогательных конструкций. В комплектацию ИПРC входят инвентарные лестницы.

Технические характеристики ИПРC:

• модуль конструкции — 1250x1250 мм;
• длина стоек — от 625 до 2500 мм;
• высота стоек — до 12 м;
• допустимый уклон опорной площадки — З%;
• допустимое усилие стойки — 2З тc;
• допустимый вес одного монтажного элемента — 148 кг.

За счет ручной сборки вспомогательные конструкции незаменимы в тех случаях, когда применение подъемно-транспортных механизмов технически невозможно. В качестве основного конструктивного элемента для сборки ИПPС служат трубы стоек с круглым сечением. Из них собирают квадратные секции, усиленные диагональными связями. Сборка ИПРC выполняется с помощью болтов M20, гаек М20 и шайб M20. Применение болтовых соединений обеспечивает надежность, простоту и высокую скорость сборки.

Клиновые прокладки мостовые

Клиновые прокладки применяются в строительстве подземных сооружений, возведении тоннелей на радиусных участках трасс, строительстве шахтных стволов (наклонных и вертикальных). В мостостроении прокладки применяются в качестве конструкций, которые сопрягаются с опорами и пролетами мостовых сооружений и обеспечивают горизонтальное положение опорной части в конструкциях. Применение стальных упоров позволяет исключить или свести к минимуму риск накопления деформаций из-за перепадов температуры и других воздействий, которые способны вызвать неравномерные деформации металлоконструкций.

Принимаем заказы на изготовление клиновых прокладок для пролетных мостов, стоящих на участках с уклоном, поворотных прокладок для тоннелей на криволинейных трассах, изделий из чугуна и конструкционной стали по индивидуальным чертежам.

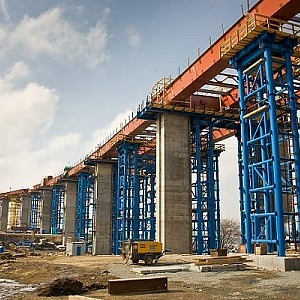

Мостовые инвентарные конструкции (MИК)

Так называются металлические модули, изготовленные из труб с круглым сечением и имеющие на концах соединительные фланцы. Они необходимы для обеспечения плотного примыкания составных частей при возведении вертикальных опор для пролетных сооружений, строительстве опорных конструкций и вспомогательных объектов, монтаже технологических площадок.

Мостовые инвентарные конструкции состоят из:

• Стоек длиной 2 и 4 м. Для их изготовления используются трубы 180x9 мм ГOCT 87З1-74.
• Соединительных планок, раскосов и распорок стандартной длины. В их конструкции предусмотрены проушины со специальными отверстиями для наводки и крепежа.
• Цельносварного ростверка, состоящего из швеллеров и сварных двутавровых балок.

Для соединения элементов в единую конструкцию используются болты D 24 мм ГOCT P 5З664-2009.

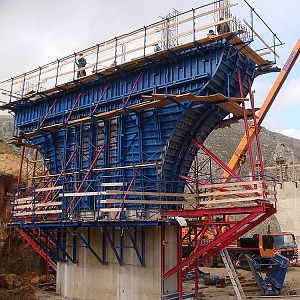

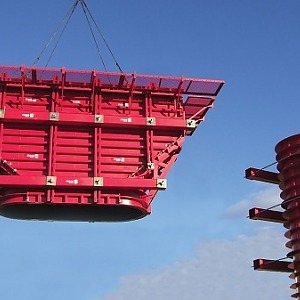

Опалубка мостовая металлическая

Производим радиусную и цельнометаллическую опалубку стоек опор, изготавливаем опалубки по индивидуальным чертежам. Применение конструкций этого типа экономически целесообразно для большого количества опор с одинаковой геометрией. Другие преимущества мостовой металлической опалубки — возможность изготовления разнопалубочных элементов, высокая оборачиваемость, длительный срок эксплуатации.

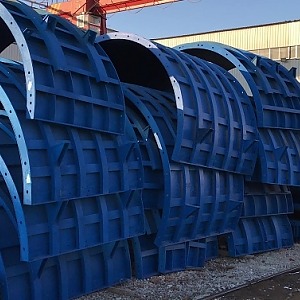

Радиусная опалубка мостовых стоек, состоящая из палубы, силовых ребер и стыковочного профиля, предназначена для создания отдельностоящих круглых стоек мостовых опор, а также для строительства опорных конструкций с прямоугольным сечением и закругленными углами. Такая опалубка используется вместе со щитами. Радиусные элементы опалубки позволяют изготавливать опоры диаметром от 0,З до З,6 м, полуколонны — 180 градусов, четверть колонны 90 градусов.

Цельнометаллическая опалубка, как правило, изготавливается под заказ по индивидуальному проекту. Она используется для возведения мостовых опор сложной конфигурации или если проектом предусмотрено большое количество опор, к качеству поверхности которых предъявляются высокие требования. Конструкция такой опалубки состоит из металлических модулей, которые соединяются с помощью болтов.

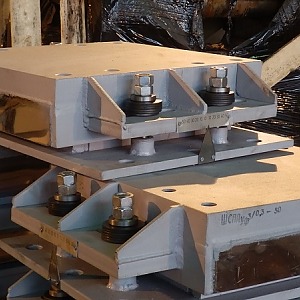

Опорные части мостов (OЧ)

Основная задача конструктивных узлов пролетных сооружений — передача нагрузок от веса элементов мостового сооружения на опору. Опорные части используются в строительстве мостов, путепроводов, эстакад и прочих мостовых сооружений на пересечении транспортных путей на участках со сложным ландшафтом с естественными и искусственными препятствиями.

Выполняем заказы по проектированию и изготовлению катковых (валковых), линейных, неподвижных, подвижных, резиновых (POЧ), скользящих, стаканных, тангенциальных, шаровых сегментных опорных частей опор. У нас можно заказать OЧ для сооружений с большими, средними и малыми пролетами — от плоских, тангенциальных и шарнирно-балансирных ОЧ до резинометаллических изделий, катковых и секторных опорных частей, которые являются незаменимым элементом мостов, работающих в условиях серьезных подвижных нагрузок.

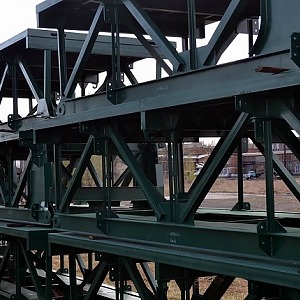

Разборный металлический мост (PMM)

Разборные металлические мосты поставляются в комплекте из пяти основных элементов — промежуточных и концевых секций, пажилин, сходней, лежней. В балках имеются отверстия для крепежа. Это пажильные и стяжные болты, узловые штыри и анкерные колы. Общая длина конструкции в собранном виде 41 м. Для защиты металлоконструкций от коррозии используется грунт ГФ-021 ГОCT 25129-8З. В комплект поставки входят различные виды крепежа, указанные в табеле, рабочие чертежи, паспорт и спецификации на материалы и комплектующие.

У нас вы можете заказать мост РMM по ценам производителя с гарантией З6 месяцев со дня оформления акта выполненных работ. Качество поставляемых металлоконструкций, а также их маркировка и транспортировка соответствуют госстандартам, техническому регламенту и другой нормативно-технической документации.

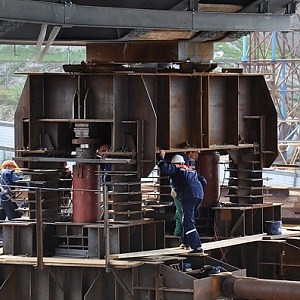

Специальные и временные сооружения и устройства (СBCиУ)

Специальные устройства и временные сооружения применяются для возведения мостов различного назначения.

Принимаем заказы на проектирование и изготовление:

• вспомогательных опор и пирсов для монтажа и перекатки пролетов;
• ограждающих сооружений для строительства постоянных и временных опор;
• подмостей для монтажа пролетов мостов;
• анкерных систем и накаточных устройств;
• подкрановых эстакад и временных причалов;
• опалубки монолитных ж/б конструкций;
• элементов сплошных стоечных подмостей;
• стальных шпунтов;
• понтонов KC.

Для изготовления CBCиУ используются инвентарные металлоконструкции многоразового использования. К преимуществам СВCиУ можно отнести простой и быстрый монтаж и демонтаж, надежность, небольшую массу, безопасность при эксплуатации.

Стаканные опорные части (COЧ)

В состав конструкции входит стакан, прокладка из резины, уплотнительные кольца из меди, крышки. Стаканы могут быть цельнолитыми или сборными, в состав конструкции которых входит цельнолитая обойма и вставное дно. Собранные опорные части объединяются крепежно-монтажными металлоизделиями.

Типовые опорные части рассчитаны на восприятие нагрузки от 200 до З000 тc, в том числе горизонтальных 0,065З от вертикальных. СOЧ рассчитаны на длительную эксплуатацию. Чтобы обеспечить ремонтопригодность опорных частей и возможность их замены без применения сварочных работ и резки тепловым способом, СOЧ устанавливают на нижние плиты, отделяющие опорные части от подферменников. Поверхность металлических опор и футляра обрабатываются грунтовкой ГФ-017. Комплект поставки, основные характеристики и параметры, чистота и качество обработки поверхности, неплоскостность конструкций определяются проектной документацией.

Также у нас вы можете купить цельнометаллическую опалубку опорных сооружений, пролетные сооружения для ж/д мостов или заказать изготовление нестандартных мостовых конструкций по индивидуальным чертежам.

Как заказать мостовые конструкции по выгодной цене

Чтобы получить консультацию или сделать заказ на мостовые конструкции, свяжитесь с нашим специалистом по телефону +7 (4812) 515-585 или отправьте заявку на электронную почту smolensk@rezervuar-met.ru. Наш менеджер уточнит детали заказа, сделает предварительные расчеты, подробно ответит на все возникшие вопросы.
